艾力高系统3000避雷针D/SMKIV-SS

艾力高D/SMKIV-SS避雷针

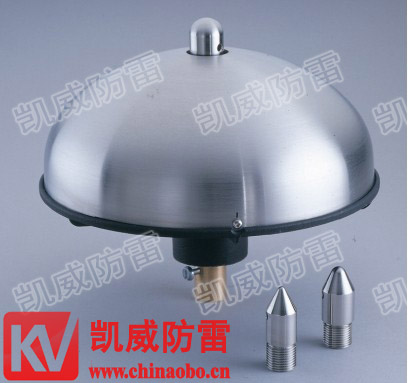

产品型号：D/SMKIV-SS
艾力高ERITECH系统3000避雷针是一种技术先进的雷电保护系统。该系统独一无二的特征是性能良好，设计灵活和安装费用少。

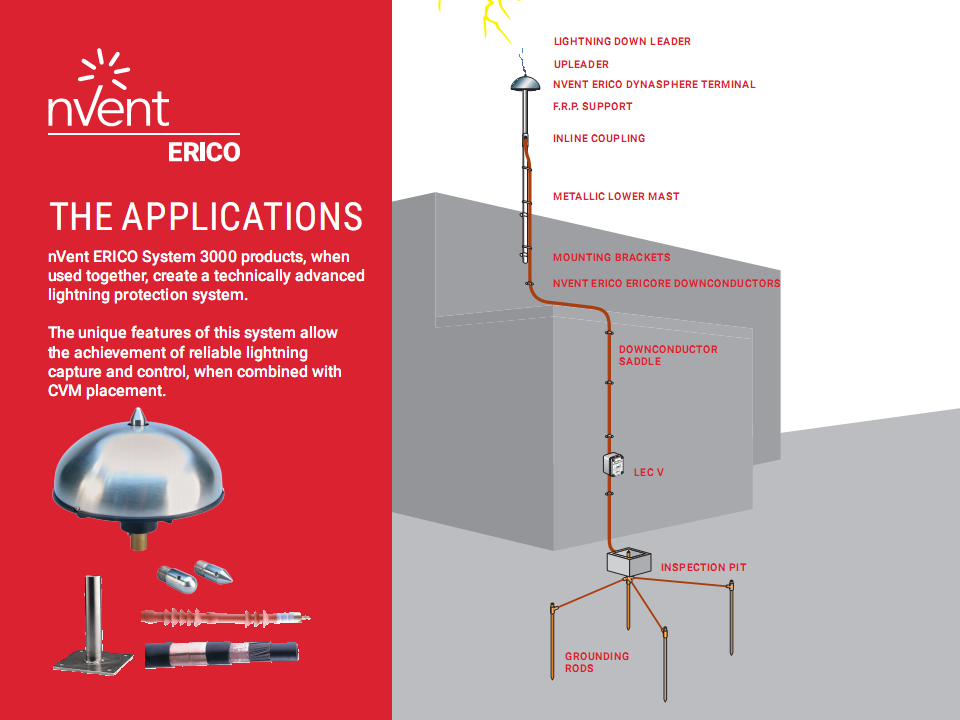

DYNASPHERE接闪器提供最佳点来截获雷电，否则它能袭击和破坏未受保护的建筑或建筑物里面的设施。DYNASPHERE接闪器、ERICORE下导体和低阻抗接地系统来组成整体保护系统。

系统3000包括以下附件：
DYNASPHERE接闪器
ERICORE下导体
雷电计数器
特殊设计的低阻抗接地系统

所有这些部件组成了艾力高六点保护计划。每个部件必须单独考虑并最终组合成整体雷电保护系统。如果没有这样的整合，任何雷电保护系统作用都将是有限的。S3000型避雷针重约5kg。要求：安装高度高出被保护物5M，接地电阻小于10欧姆，可使用雷击记数器。实际安装时可使用同轴电缆下引线，也可采用金属支撑架引下，避雷针下端螺栓拧在支撑架上，支撑架与符合防雷规范的引下线可靠连接。
防雷主要有6个方面：
1、控制雷击点（采用性能好的接闪器）；
2、安全引导雷电流入地网；
3、完善的低阻地网；
4、消除地面回路；
5、电源的浪涌冲击防护；
6、信号及数据线的瞬变保护

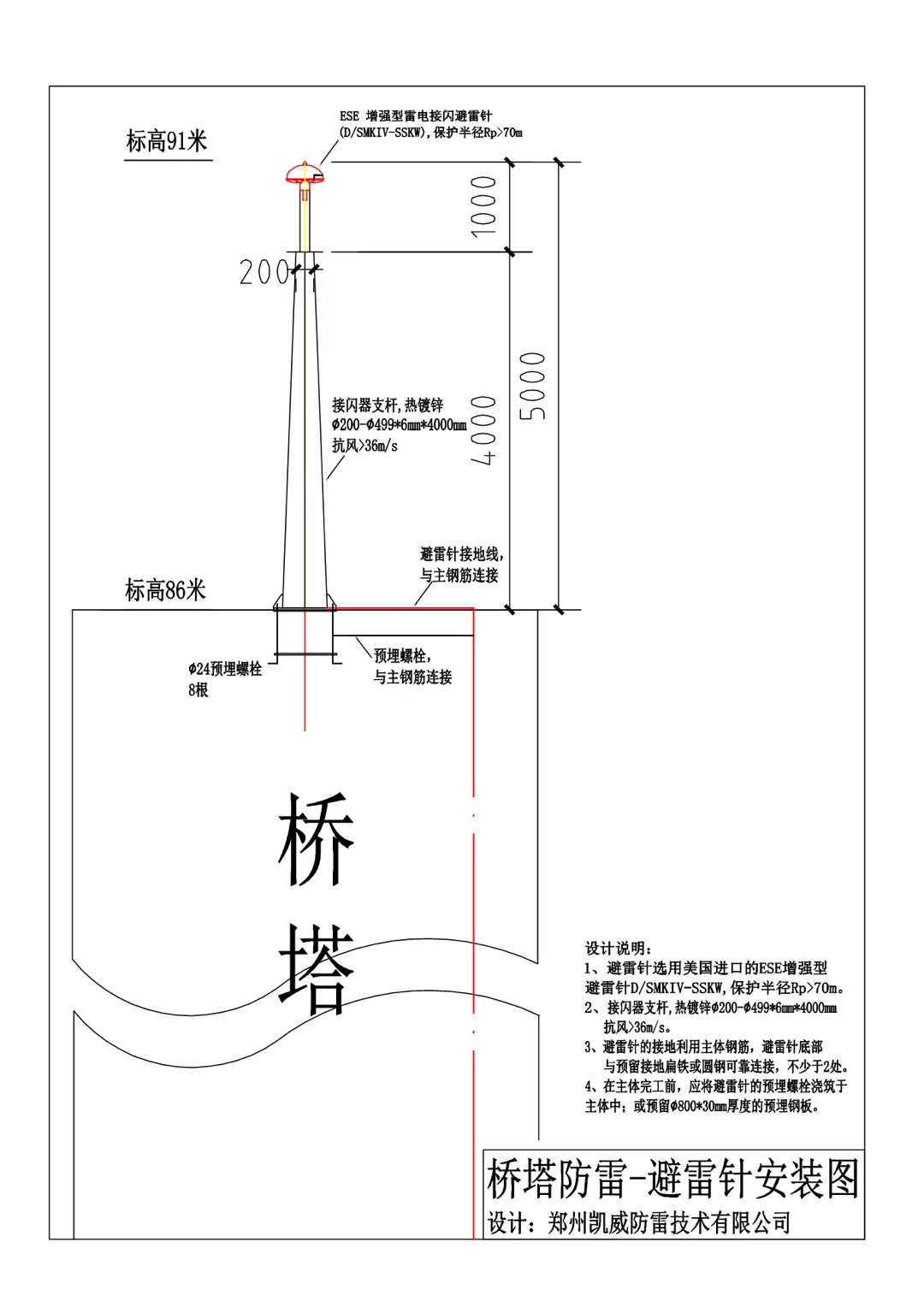

安装图如下：

安装图下载（英文版）

SYSTEM3000 MKIV GYD.pdf

5cb894af3f5ddb533bc448e8de475093.pdf (67.81 KB)
