25米避雷针 GH环形钢管杆接闪杆设计图纸，
参考依据15D501《建筑物防雷设施安装》、国家建筑标准设计图集《防雷与接地》
一、产品简介

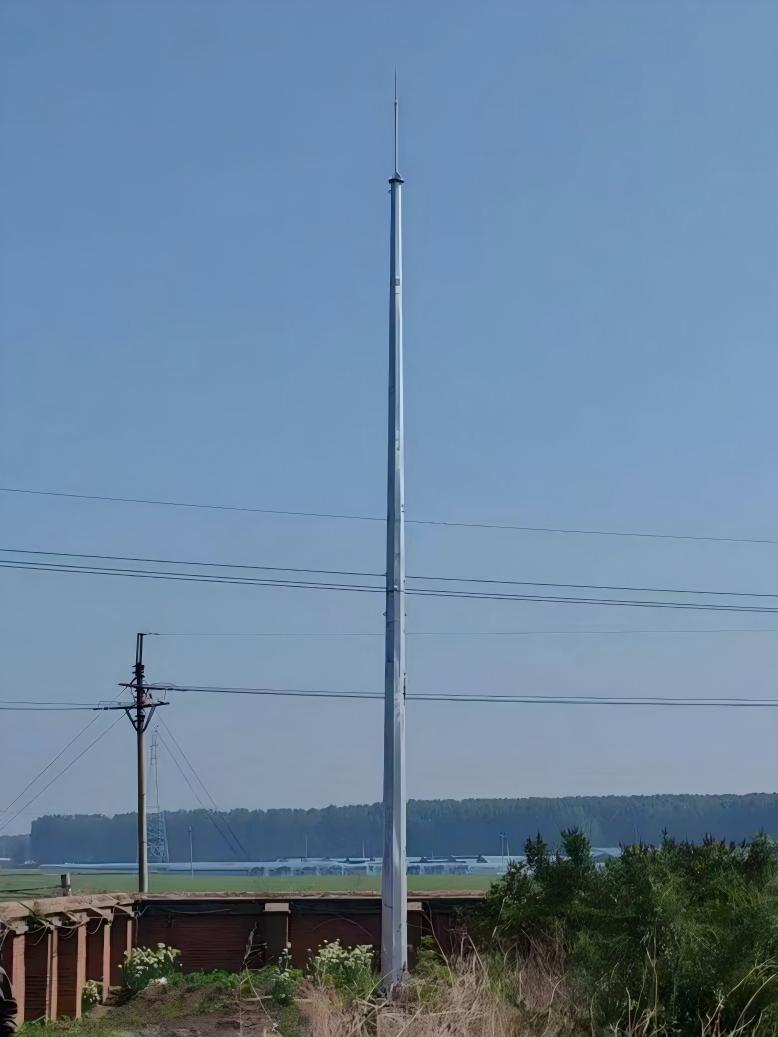

25米环形钢管独立接闪杆（俗称单管避雷针），为我司标准化GH系列防雷装置，依据15D501《建筑物防雷设施安装》规范设计，采用正八边形锥形分段套接结构，无拉索、占地小、风阻低、外观简洁大气。
产品适配变电站、化工厂、油库、储能电站、大型仓储、厂区露天设备等大区域直击雷防护场景，依靠塔顶304不锈钢接闪针主动拦截雷电，塔身整体作为连续引流体，配合配套接地模块将雷电流安全泄放入地。

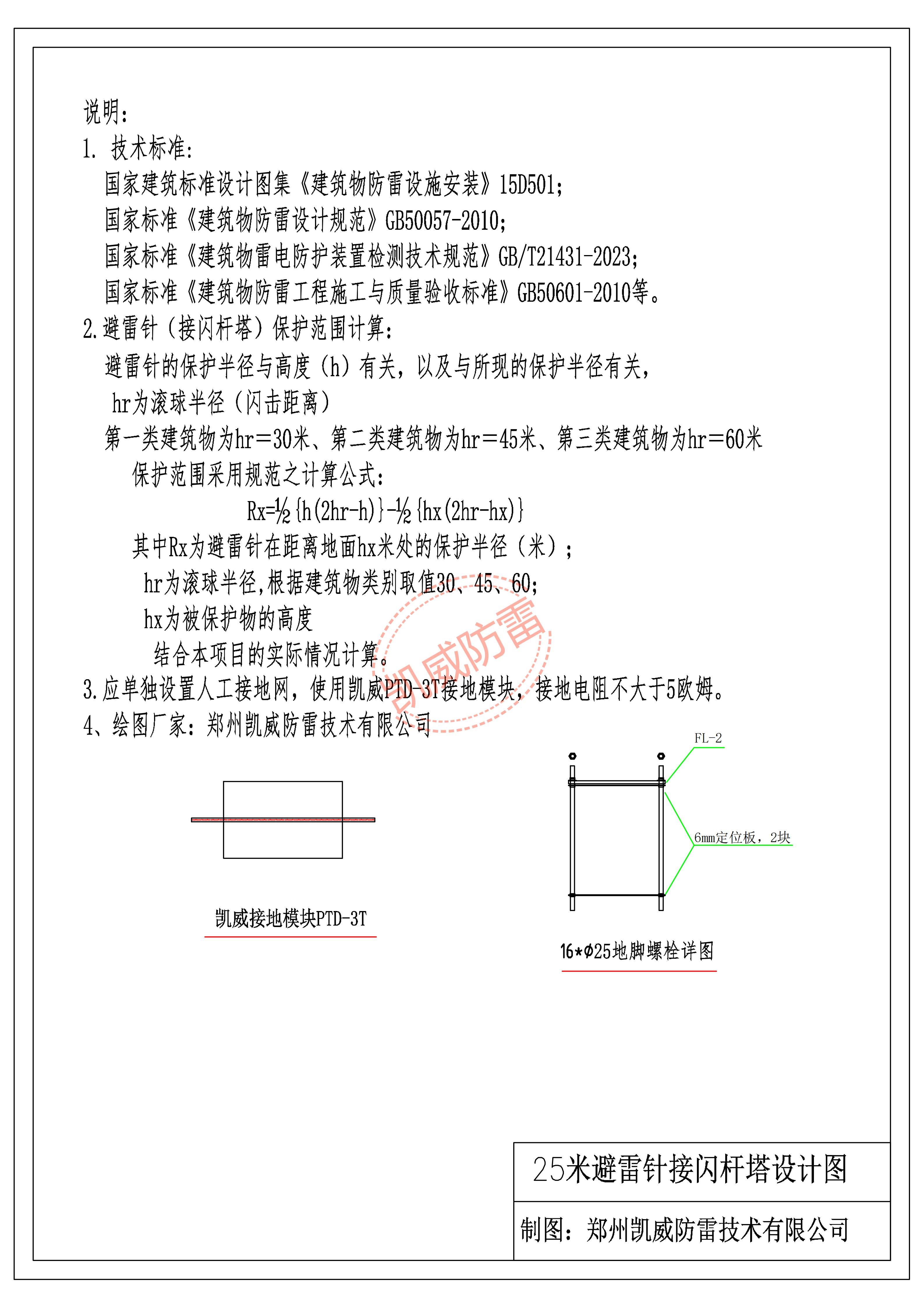

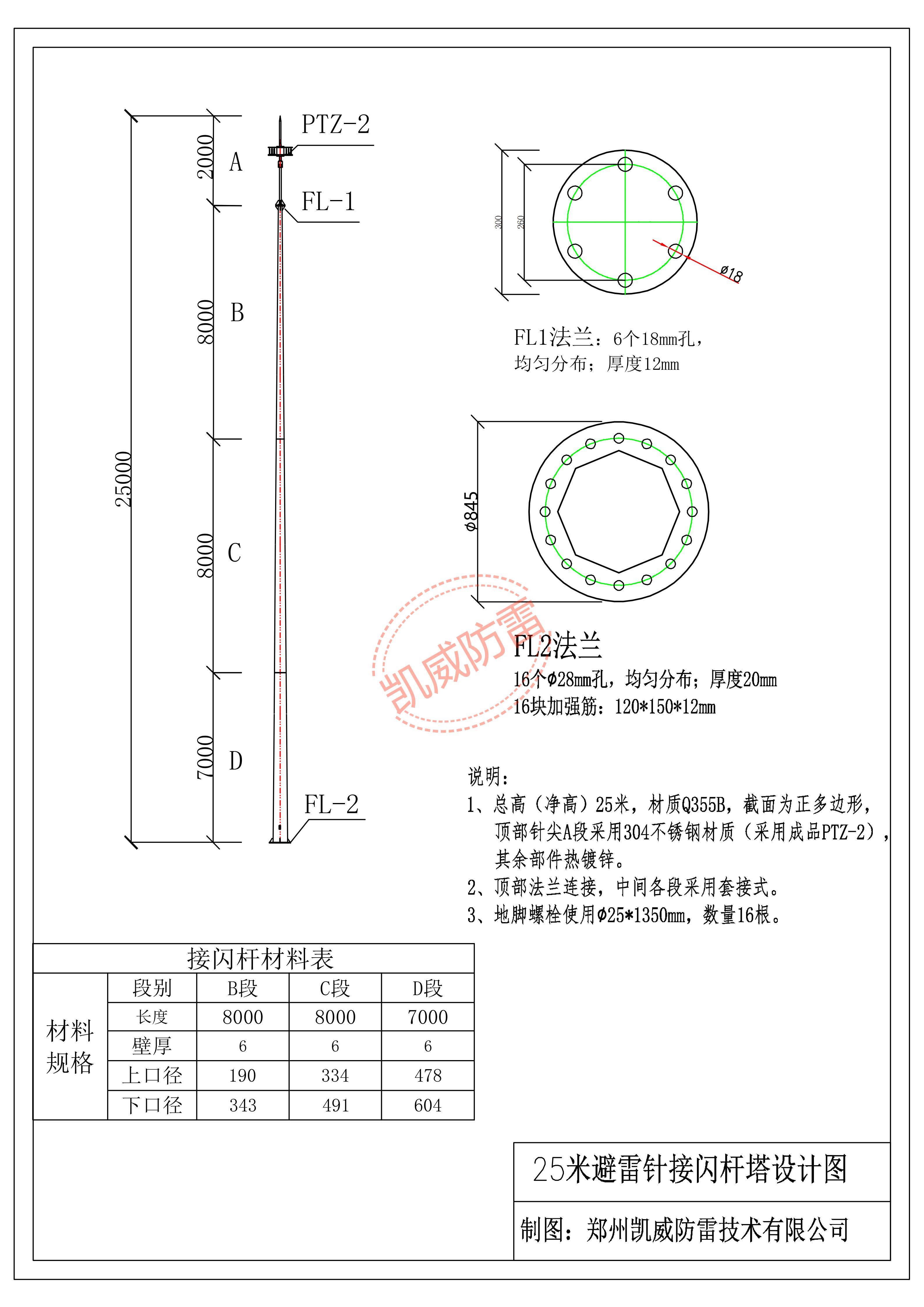

设计图纸
二、核心产品优势
高强度低合金材质：杆身主材 Q355B 低合金结构钢，屈服强度高于普通 Q235，壁厚6mm，分段变径锥管设计，
抗风、抗倾覆性能优异，适配0.4-0.7kN/m²风压工况，8度抗震区域均可使用。
模块化套接拼装，施工高效：
整杆分为B/C/D 三段锥管，顶部不锈钢针尖A段，中段采用套接式插接、上下配法兰螺栓连接。
全流程热浸镀锌长效防腐：
所有钢结构构件整体热镀锌处理，锌层厚度≥85μm，适合沿海、化工粉尘、潮湿厂区环境使用，寿命可达30年以上；
顶部PTZ-2针尖采用304不锈钢，大保护半径，适配大型厂区。
采用国标滚球法计算保护范围。
完整成套配件，一站式供货
标配上下法兰、加强筋、定位板、M25 地脚螺栓；可配套 PD-3T 接地模块、接地扁钢、雷电计数器等全套防雷辅材，一站式配齐。
设计图纸下载：25米钢管避雷针设计图260812.pdf
