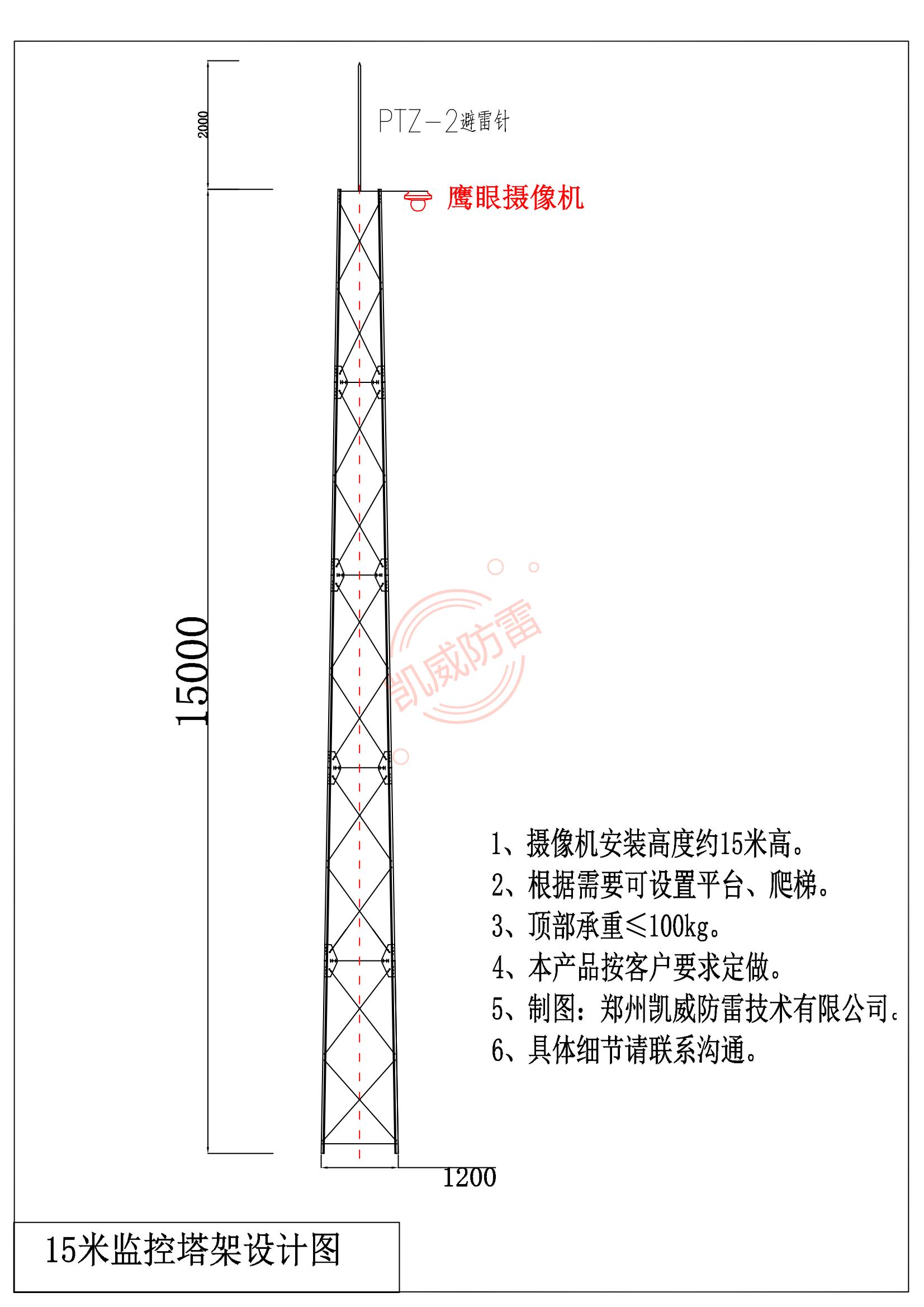

15米监控塔设计图 及基础接地设计图

15米监控塔说明
1、摄像机安装高度约15米高。
2、根据需要可设置平台、爬梯。
3、顶部承重<100kg。
4、本产品按客户要求定做。
5、制图:郑州凯威防雷技术有限公司
6、具体细节请联系沟通。
基础说明：
1、基础尺寸:1680*1680mm;基础上面高出地面200mm。
2、基础内部设置钢筋笼或角钢笼，预埋钢板底部有φ20柱脚(见下图)
3、接地装置的接地电阻不大于10欧姆
4、使用C30混凝土，建议整个区域的基础同步制作。
5、当设计与地质情况不符，请重新设计基础。

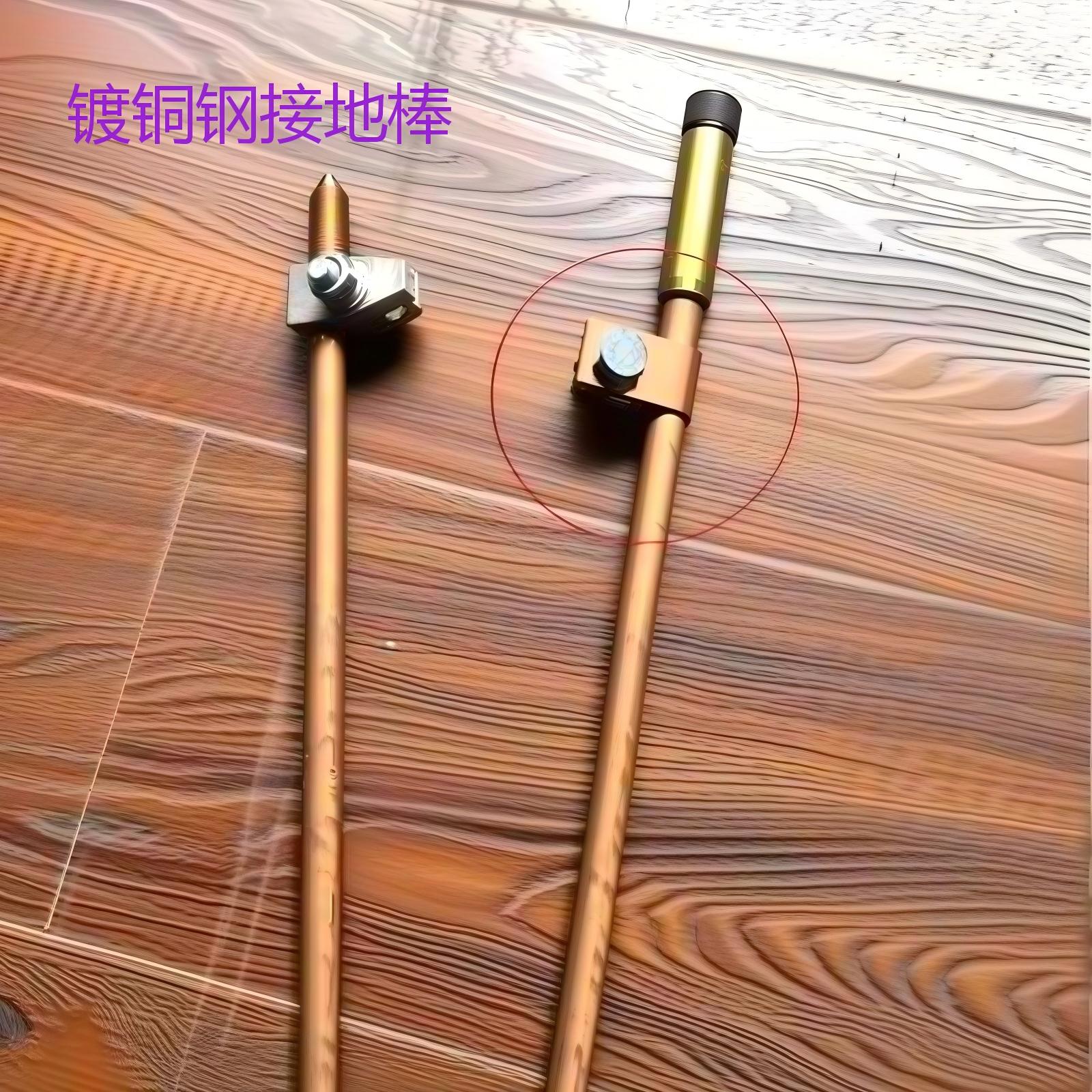

1欧姆接地网设计技术 4欧姆

1欧姆接地网设计技术说明
（≯4欧姆接地网可以参考本设计）
